Platemagnetseparatorer MSP FAC med automatisk rengjøringssystem
Platemagnetseparatorene brukes både til å beskytte teknologisk utstyr (utførelse med ferrittkjerne) og til å kontrollere og sikre sluttproduktet (utførelse med neodymkjerne).
Den høye magnetytelsen, den førsteklasses utførelsen og rengjøringssystemet oppfyller behovene til de mest krevende kundene i ulike industribransjer, der det stilles høye krav til beskyttelse av teknologisk utstyr og renheten til sluttproduktet.
✓ Automatisk rengjøringssystem
✓ Ferritt- eller neodymkjerne
✓ Beskyttelse av teknologien
✓ Kontroll av sluttproduktet

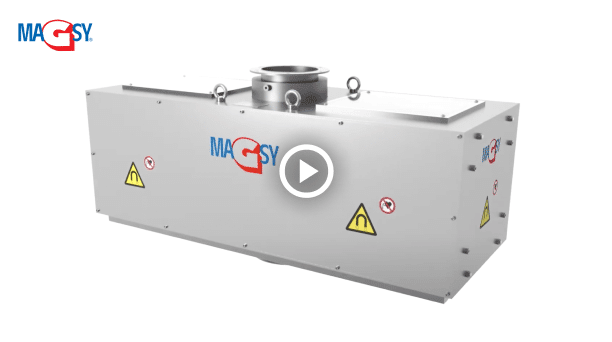

Funksjonsprinsippet til separatoren MSP FAC
Magnetseparatoren styres av pneumatiske komponenter fra FESTO. SIEMENS-styringssystemet, som inngår i leveransen, kan brukes i de fleste industrianlegg. Materialet som skal separeres, mates gjennom midtseksjonen, der en justerbar fordelingshette fordeler materialstrømmen jevnt mot magnetplatene. Under den automatiske rengjøringsprosessen flyttes platene til separatorens sidedeler, der de avmagnetiseres og de oppfangede urenhetene automatisk faller ned i sideutløpene. Takket være magnetkjernenes unike konstruksjon oppnår MSP-serien svært gode magnetiske egenskaper gjennom hele materialstrømmens tverrsnitt.
Fordeler med magnetseparatoren MSP FAC med automatisk rengjøringssystem
✓ Automatisering av rengjøringsprosessen øker arbeidsproduktiviteten, krever ingen betjening og bidrar dermed til å eliminere risikoen for at rengjøringsintervallet forsømmes på grunn av menneskelige faktorer. En annen betydelig fordel er høy arbeidssikkerhet
✓ Bruk i anlegg med høy forekomst av ferromagnetiske urenheter
✓ Justerbart rengjøringsintervall etter mengden oppfangede urenheter
✓ Mulighet for tilkobling til et sentralt styringssystem (som standard potensialfrie kontakter, som tilvalg PROFINET eller PROFIBUS)
✓ Dyptvirkende magnetfelt, høy avtrekkskraft og magnetisk induksjon
✓ Kan også brukes for materialer med dårlige flyteegenskaper og for abrasive bulkmaterialer – foring med slitasjebestandig polyuretan – i samsvar med kravene for næringsmiddelindustrien
✓ For posisjoner der det kreves høyest mulig separasjonskvalitet eller der det forekommer en større mengde svært fine ferromagnetiske urenheter, er det utviklet en platemagnetseparator med 7 magnetkretser
✓ Oppfyller standardene for bruk i næringsmiddelindustrien, for eksempel EN 1935/2004
✓ Den er produsert av rustfritt stål 1.4301, med betjeningselementer fra de anerkjente produsentene FESTO, Siemens og Rittal
✓ Klargjort for rørsystemer DN 150/200/250/300. Tilkoblingen kan tilpasses ved hjelp av overgangsstykker
✓ Robusthet, lang levetid og monteringsklar utførelse. Idriftsettelse og opplæring av personell kan inngå i leveransen som tilvalg
✓ Servicestøtte direkte på stedet eller via fjernadministrasjon gjennom en GSM-modul
✓ Sertifikat for magnetiske egenskaper – målt med kalibrerte instrumenter av kvalifisert personell
✓ Regelmessig årlig kontroll og kontrollmåling utført av MAGSYs serviceavdeling direkte hos dere
Bruksområder for platemagnetseparatorer i produksjonsanlegg
Separasjon for å sikre produktets renhet
Når separatoren brukes i en posisjon som skal sikre produktets sikkerhet og endelige kvalitet, er den helautomatiske separatoren MSP FAC utstyrt med en neodymmagnetkjerne som oppnår svært høye verdier for magnetisk induksjon og avtrekkskraft. For posisjoner der det kreves høyest mulig separasjonskvalitet, eller der det forventes en større forekomst av svært fine ferromagnetiske urenheter, er det utviklet en platemagnetseparator med 7 magnetkretser.
Størrelsesvarianter
Produktserien MSP FAC tilbys som standard i dimensjoner for rørsystemer med diameter 150/200/250/300. For andre dimensjoner eller mindre diametre kan den installeres ved hjelp av overgangsstykker.
✓ DN 150
✓ DN 200
✓ DN 250
✓ DN 300
Krav til tilkobling
✓ Elektrisk tilkobling: 230/16 A
✓ Pneumatikk: trykkluft – kontinuerlig 6 bar
Grunnleggende tekniske spesifikasjoner
Magnetutstyr
Ferrittmagneter med en konstruksjon som gir et dyptvirkende magnetfelt, eller svært kraftige NdFeB-magneter beskyttet av en plate i rustfritt stål 1.4301/1.4404
Magnetmaterialets temperaturbestandighet
Anisotrop ferritt 200 °C/NdFeB som standard opptil 80 °C – som tilvalg 120 °C, 150 °C
Magnetisk ytelse
Ferritt ca. 2.100 G / 25 N på kjernen /// 1.800 G / 20 N på kontaktflaten
NdFeB ca. 6.000 G / 80 N på kjernen/// 4.500 G / 60 N på kontaktflaten
Separatorens materiale
Standard: rustfritt stål 1.4301 / AISI 304
Som tilvalg: rustfritt stål 1.4404 / AISI 316 L (for surt pH-miljø)
Trykkbestandighet
Ikke beregnet for trykksatte rørsystemer
PLC – styring
Siemens
Pneumatiske betjeningselementer
FESTO
Fordelingsskap for pneumatikk og elektro
Rittal
Overflatebehandling
Separatorens utvendige flater og hus: maskinelt blåst med keramisk blåsemiddel
Tilkoblingselementer
Standard 150×150/200×200/250×250/300×300
Tilkoblingen kan tilpasses den konkrete posisjonen etter behov ved hjelp av overgangsstykker
For svært støvholdige produkter anbefales tilkobling til et støvavsugssystem – separatoren er klargjort med installasjonsåpninger – DN 50 – glatt rør
Tetningsmateriale
Standard: tetninger som oppfyller kravene til næringsmiddelindustrien
Som tilvalg: etter behov
Valgfritt funksjonstilbehør
Foring med slitasjebestandig polyuretan
Elektriske og pneumatiske betjeningselementer for ATEX-sone 22
Overgangsstykker for installasjon i rørsystemer med en annen diameter
Idriftsettelse og opplæring av personell
Mekanisk bearbeiding og sveising av komponenter
Mekanisk bearbeiding
All mekanisk bearbeiding utføres på maskiner i MAGSY CZs egne produksjonsanlegg og ved hjelp av selskapets egen maskineringsteknologi.
Sveising av komponenter
Sveisingen utføres i henhold til kravene i gjeldende tekniske standarder for sveising av rustfrie materialer. En grundig sluttkontroll av sveisene sikrer høy utførelseskvalitet.
Hva egner platemagnetseparatoren MSP FAC seg til?
Platemagnetseparatoren MSP FAC er egnet for anlegg der ferromagnetiske urenheter må separeres automatisk fra bulkmaterialer, teknologisk utstyr må beskyttes eller renheten til sluttproduktet må sikres.
Beskyttelse av produksjonsteknologien
Oppfanging av grovere ferromagnetiske urenheter og beskyttelse av etterfølgende produksjonsutstyr.
Renheten til sluttproduktet
Kontroll av produktet i posisjoner der det kreves høy separasjonskvalitet og oppfanging av fine ferromagnetiske urenheter.
Hvordan velge en platemagnetseparator MSP FAC?
Ved valg er det viktig å avgjøre om separatoren primært skal beskytte produksjonsteknologien eller kontrollere sluttproduktet. Det er også nødvendig å ta hensyn til typen magnetkjerne, rørsystemet, materialets egenskaper, forekomsten av ferromagnetiske urenheter, kravene til tilkobling til et sentralt styringssystem og driftsforholdene.
✓ beskyttelse av teknologien eller produktets renhet
✓ ferritt- eller neodymkjerne
✓ rørsystem DN 150/200/250/300
✓ materialtype og flyteegenskaper
✓ intervall for automatisk rengjøring
✓ tilkobling til et sentralt styringssystem
Spør oss – vi hjelper dere gjerne!
Skreddersydd produksjon er vår styrke.
Vi hjelper dere med å velge en egnet utførelse av platemagnetseparatoren ut fra materialet, rørsystemet, ønsket separasjonskvalitet og forholdene i det konkrete anlegget.
